一次性煙半自動組裝機

產品概述

自動組裝線采用同步帶輸送和回流線體、三軸模組為主要動作和執行機構，再結合注油機、壓蓋機、吸組機等設備並結合部分人工工位實現油倉注油、人工裝矽膠，人工預裝吸嘴蓋、自動壓蓋、自動吸阻測試、自動下料等生產工序。

本生產線采用人機結合的方式，可靈活搭配生產工序；具有適應性強、穩定性高、工作效率高等優點。

可適應不同油倉的組裝生產工作（更改夾治具）。

細節說明

一、人工將油倉裝治具和自動注油

(1) 人工將來料的油倉裝入治具盤

(2) 自動注油（12頭),一次注完。

(3) 線體每個工位都有阻擋氣缸和頂升定位機構

二、人工裝矽膠和預裝吸嘴蓋

(1) 人工組裝，人工組裝效率就是設備的效率

(2) 前麵兩個人裝矽膠

(3) 後麵兩個人預裝吸嘴蓋

三、自動壓蓋和吸阻測試

(1) 自動壓蓋（12個），伺服電缸一次全部壓合（有獨立的彈簧機構）

(2) 自動吸阻測試（6個），一次抽吸6個產品，往前移動再抽吸剩餘6個產品，抽吸的煙和油都有密封的箱子收集（定期清理）。

四、不良品自動排除和良品自動下料

(1) 不良品排除（12個夾爪），哪一排有不良就夾哪個，統一放入收集箱

(2) 良品下料（12個夾子），夾取良品統一由皮帶線流入下一工序。

(3) 升降機構，空治具盤回流，由同步帶回流線體輸送至最前端，由另一個升降機構輸送至人工放油倉處。

技術參數

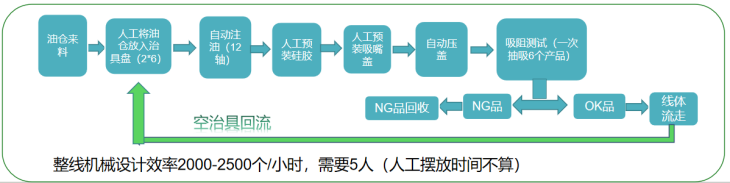

測試流程
