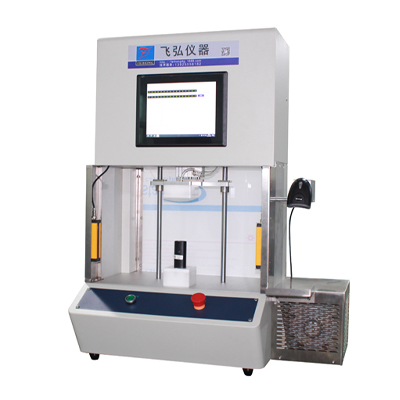

煙具氣密性、吸阻及流量測試機

功能描述

煙具吸阻、流量、氣密性測試機是專門針對各種有密封要求的組件而研發的設備，其采用精密流量計、氣密測試儀及精密抽吸模組和PLC控製技術，通過人工上料的方式，檢測煙具的流量、吸阻、煙霧及氣密等各功能，實現高精度的流量、吸阻、煙霧及氣密測試。具體操作步驟如下：由人工放料到定位治具，按下啟動，下壓機構動作下壓，通過抽吸泵對產品抽吸，得出產品的流量、吸阻、煙霧濃度與氣密性。

功能說明

煙具掃碼後放入定位治具中，定位治具裏用O型圈對進氣口以上進行密封，接一接頭連接到精密流量計D07BM（七星華創）MFM 此流量計隻顯示流量

測試壓緊模塊下壓煙具，采用O型圈密封，上部有一處抽吸避空位，能讓抽吸模塊抽吸時通暢抽吸，接一個三通，一處連接壓力變送器，一處連接精密流量計D07B（七星華創）MFC 此流量計可以控製真空泵的抽吸

一處接壓力變送器,真空泵在精密流量計D07B（七星華創）MFC的後端

真空泵做抽吸動作（速度可調）當按設定的抽吸速度抽吸一定的口數時，進氣口的精密流量計D07BM（七星華創）MFM與抽吸口上的流量計D07B（七星華創）MFC會顯示進氣與抽吸的流量數值，壓力變送器顯示煙具的吸阻值

如果上下流量值及壓力值一致為OK品

如果上下流量值及壓力值不一致（靠近抽吸那個流量計數值大於進氣處流量值時），可以判定為充電口或指示燈處漏氣

技術參數

外形尺寸：850x450x970mm（L*W*H）

電源：220，約0.6KW，

氣源：0.4-0.6MPa
