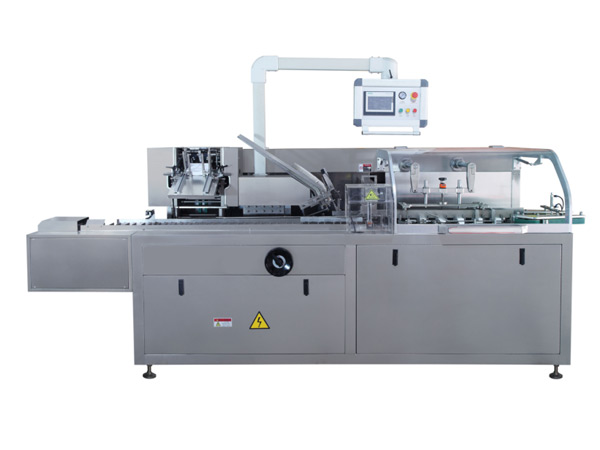

自動裝盒機80型

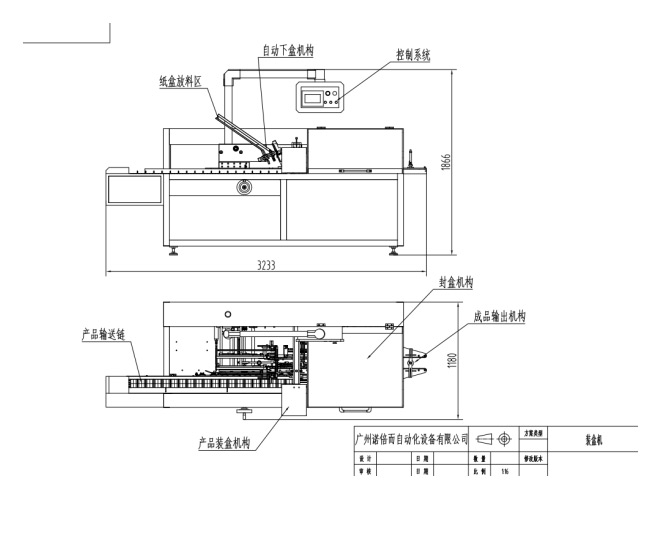

方案示意圖：

方案說明：

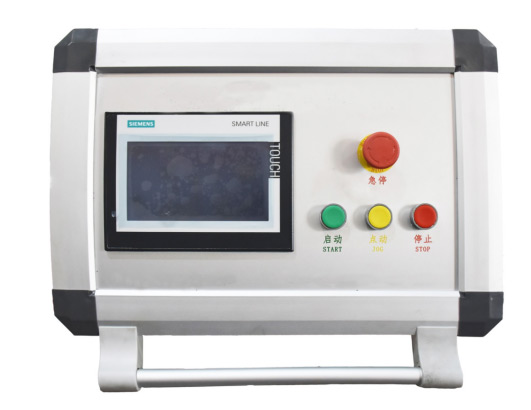

PLC人機界麵

采用伺服/步進電機和觸摸屏、PLC可編程控製係統，人機界麵顯示操作更清晰簡便，自動化程度高，更具人性化。

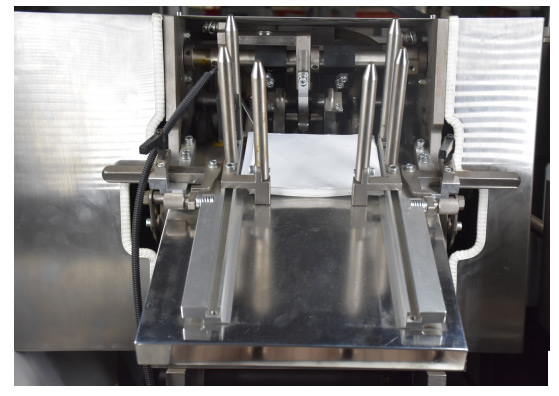

支持選配說明書折頁工位（注：標準機不配套此機構，如有需要，可幫客戶配套此說明書折頁工位）

此工位能自動完成說明書折疊裝入、精確控製，實現無漏裝、多裝現象。

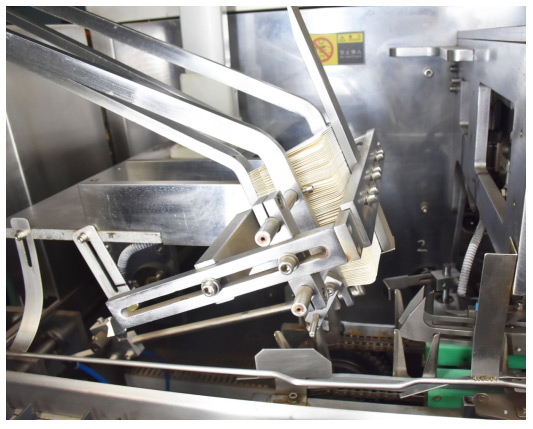

紙盒料架工位

采用PLC自動控製係統、變頻調速，能在規定範圍內實現多種規格裝盒調整且不需要更換零配件。

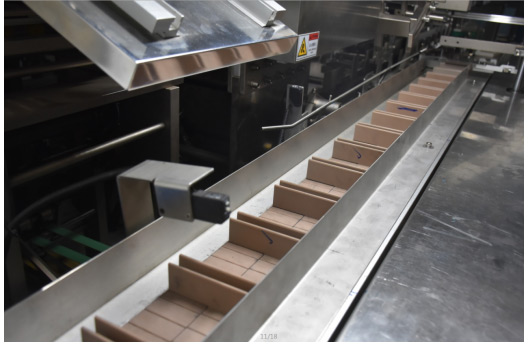

產品輸送帶工位

輸送帶將產品輸送至裝盒工位，輸送帶既可實現一定範圍內多種規格調節，也可根據產品尺寸量身定製。

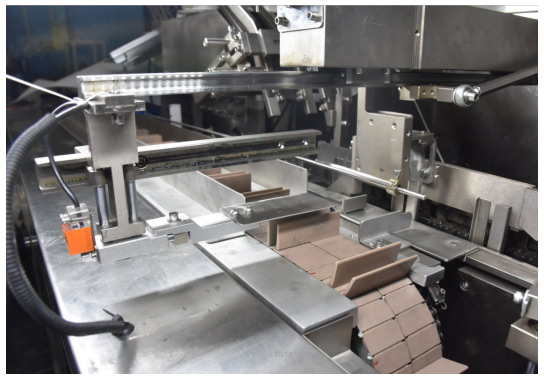

推料工位

將產品和說明書推入紙盒，之後由插舌機構完成插舌。後麵相應的機構完成廢品的剔除過程。

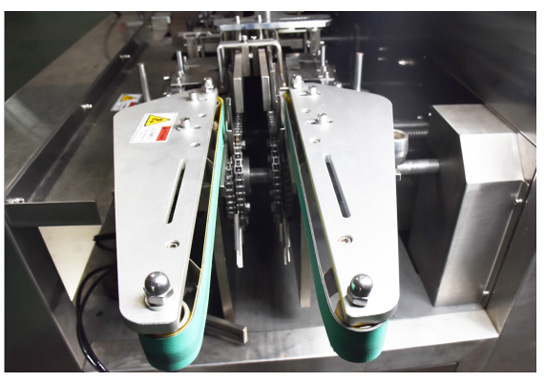

成品輸送工位

裝盒完成，成品輸出，機器運行穩定，結構設計牢固耐用。

1、性能特點：

該機是我公司研製的新產品，應用範圍廣，效率高，運行穩定，可一機多用，適用於藥品、食品、化妝品的包裝，其性能特點如下:

1、能自動完成紙盒自動成型、打開、（按客戶需求可自動折掛鉤、上內襯）、產品裝盒、封口等工作。

2、該機采用PLC控製。光電監控各部位動作，運行中出現異常，能自動停機顯示原因，以便及時排除故障。

3、機架內部裝有主驅動電機和離合製動器，並在機板上裝有各部分傳動係統扭矩過載保護器，可以在超負荷的情況下，實現主驅動電機與各傳動部分脫開，確保整機的安全。

4、該機設有智能檢測裝置。無物料自動不下紙盒，方便和前道設備連動工作。

5、該機可以單獨使用，亦可與其它設備連動使用，形成成套生產線。

6、 該機可根據用戶的不同使用要求，可更換包裝規格，調節及調試簡便，即適用於大批量單一品種的生產，同時又可以滿足用戶小批量多品種的生產。

7、設備具有產品記數及運作速度顯示功能。

8、箱體采用304不鏽鋼。適合CMP要求，機身外表采用不鏽鋼外包。

9、隨機配帶備品、配件、專用工具，數量按【裝箱清單】提供。

2、主要參數：
